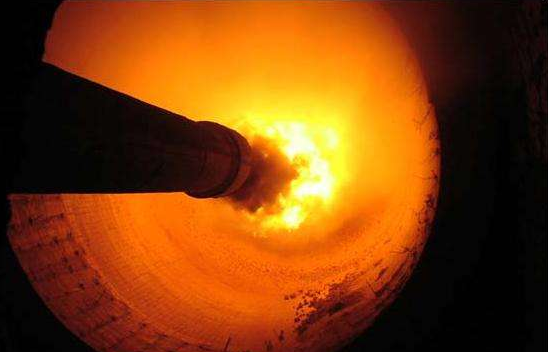

近期，不少厂家多风道回转窑燃烧器耐火浇注料使用不久就发生脱落，这时，回转窑燃烧器就暴露在高温气体中，如何不加以维修、保养，很快就会被烧损、变形，严重时甚至会被烧坏。接下来我们就来探讨下回转窑燃烧器耐火浇注料损坏的原因。

耐火浇注料损坏的原因是多种的，有的是因为浇注料性能不适应，有的是因为施工不合理，有的因为操作欠妥，有的是因为二次风温过高，有的是因为养护期控制不正确等，都会对耐火浇注料产生损坏。尤其是清扫燃烧器头部堆积料不当，立马就会有损坏浇注料的可能。那么，大家知道耐火浇注料哪些情形就代表损坏了吗?

耐火浇注料的损坏有下列几种情形：

①炸裂。燃烧器外部的耐火浇注料保护层最易出现的损坏形式是炸裂，多由于浇注料的质量不好，施工时没有考虑扒钉和燃烧器外管的热膨胀，浇注料表面抹得太光所致。

②脱落。因为二次风温过高，入窑后分布不均，从燃烧器下部进入得过多，使燃烧器外部的浇注料保护层受热不均，造成脱落。初期出现的炸裂裂纹，受高温气体的侵入，裂纹两侧的温度更高，由于温差应力作用的结果，加上有的扒钉焊得不牢靠，导致一块块地脱落。在浇注料施工前，扒钉和外管外表没有很好地除锈，浇注料与金属固结不牢靠，当受温度作用时绣皮与金属脱离，最后脱落。由于缺乏经验，在打浇注料时，扒钉和外管表面没有涂一层沥青或缠—层胶带等防热胀措施，当扒钉和外管受热膨胀后，将耐火浇注料胀裂而后脱落。

③烧蚀。耐火浇注料受高温、化学作用和风速的冲刷，使其从表面一点一点地掉落，逐渐减薄烧损，最后失效。这种失效是慢性的，在露出扒钉时就应更换。只要更换及时，不会造成任何损失，换下后重新打好浇注料，以便备用。

综上所述，回转窑燃烧器耐火浇注料至关重要，如遇出现炸裂、脱落、烧蚀等现象，就说明该耐火浇注料已经损坏了。此时，建议厂家联系供货商进行维修质保，或者更换新的燃烧器。在河北地区，汇多宝回转窑燃烧器值得信赖，10年以上研发、生产经验，积累了上百家客户使用经验，品质自然有保障。
